200目煤矸石立磨

近日，工業和信息化部批準《石油和化工行業綠色工廠評價導則》等250項行業標準。其中，發布“煤矸石回收再利用方法”、15項建材行業標準涉及水泥、玻璃、建筑陶瓷、水泥制品、石膏制品、絕熱材料、耐火材料、砂石等8個行業的綠色工廠評價要求，相關標準將于2022年2月1日實施。在此指導方法中，200目煤矸石立磨機是實現“煤矸石回收再利用方法”的重要設備，成為近期的投資熱門。桂林鴻程是200目煤矸石立磨生產廠家，今天就為大家介紹一下HG/T 5968-2021“煤矸石回收再利用方法”中的一種----燒結法生產氧化鋁的方法。

煤矸石是含有一定熱量的多種沉積巖的集合體，其主要礦物組成為黏土礦物(高嶺石、伊利石、蒙脫石、勃姆石)、砂巖(石英)、碳酸鹽(方解石、菱鐵礦、白云石)、硫化物(黃鐵礦)以及鋁質巖(三水鋁礦、一水軟鋁礦和一-水硬鋁礦) ;主要化學元素為硅、鋁，其次是鐵、鈣、鎂、鉀、鈉、無機硫、磷等，還含有少量的鈦、釩、鈷、鎳、鎵等稀有元素。

燒結法生產氧化鋁：

1.煤矸石要求：煤矸石灰分中Al2O3含量不小于30 %。

2.主要設備：200目煤矸石立磨

3.工藝流程：煤矸石與石灰石按-定比例經粉磨、混煉燒結后，再粉磨，通過堿溶浸出、分離、除雜、碳化分解、焙燒，得到氧化鋁。廢氣、廢液可密閉循環使用，廢渣經高溫煅燒制成硅酸鹽水泥熟料。

4.工藝參數：

MNa2/MA1203=1、 Mcao/Msio2= =2;

-一粉碎共 磨后粒徑控制在0.05 mm~0.10 mm;

燒結溫度控制在1040 °C士50 °C;

.燒結時間控制在不少于80 min;

-浸取溫度控制在50 °C~ 80 °C。

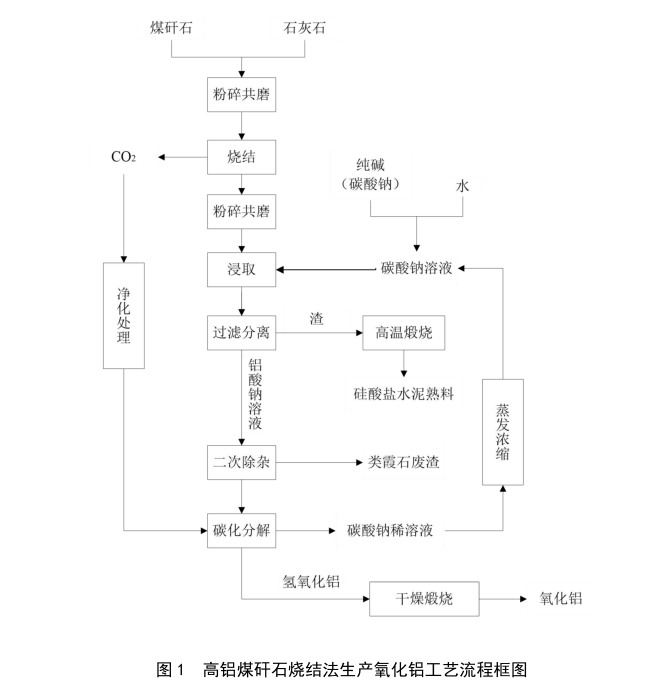

5.生產流程圖：

煤矸石回收再利用方法
